燃氣表，作為計量儀表，計量準確性至關重要。金卡認為計量作用主要體現在兩個方面：一是建立信心。計量通過建立測量的溯源性，獲得可靠的測量結果，使標準的結果可以檢驗，過程可以復現，進而實現人們對質量信賴。二是實現創新。依據科學技術進步推動測量技術的創新，體現在準確性、便捷性、可靠性方面，推動整個儀表行業共同進步。公司正是基于以上理念，投入大量資源，研發相應的測試裝置，并與權威實驗室進行比對；同時創新性地應用新技術方法，極大提升設備的溯源準確性、可靠性。消化吸收國際最新標準，積極申請計量國際認證，并在國際能源表計展會上展示，打造值得信賴的金卡品牌形象。

1

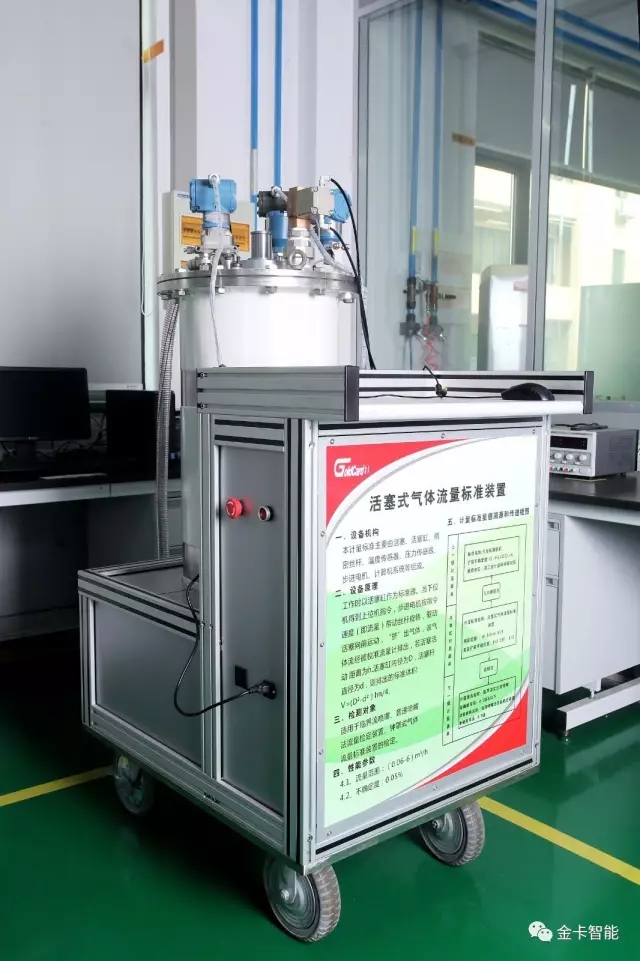

活塞式氣體流量標準裝置

確保氣體流量標準裝置的計量準確性對于膜表的校準至關重要，目前其不確定度一般為0.5%，如想達到精確測量，準確度等級還遠遠不夠。金卡與浙江省計量院進行合作創新，研制絲杠內置型活塞式或流量校準裝置，其發明專利號為2014101717670，解決現有技術活塞式流量校準裝置體積龐大難以實現便捷移動的技術問題，本發明提供一種體積小、方便快捷移動、適合現場檢定、準確度高、可靠性好的活塞式流量校準裝置。該標準器不確定度為0.07%，通過技術機構的計量標準考核，為公司流量方面的最高計量標準器。目前也是全國同行企業中準確度等級最高的標準器。

流量是導出量，對氣體流量檢定裝置直接進行量值溯源困難。近年來臨界流噴嘴式膜表檢定裝置技術發展迅速，基于參數分項組合法的裝置擴展不確定度Urel可做到0.5%（k=2）。但由于裝置主標準器及配套計量器具的檢定周期不一，不但有礙生產使用，多次拆裝還會導致意外損壞的概率提高，影響計量器具的使用壽命及裝置的密封性能，而且檢定成本較高。公司實現技術創新，用該設備作為一個高精度的標準表，實現對膜式燃氣表檢定裝置在線校準，校準不僅僅針對裝置自身，同時還包括數據處理軟件的準確性，另外設備不用拆卸，大大提升校準的準確性、便捷性、可靠性。該校準技術已發表在相關權威技術期刊上。

2

-25℃~55℃極限溫度誤差測試裝置

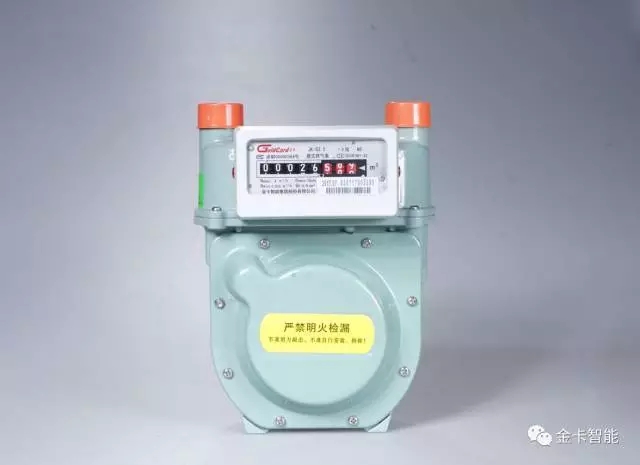

我國家用膜式燃氣表（以下簡稱膜表或儀表）使用數量巨大、應用地獄廣大，并主要安裝于戶外。因此研究環境溫度變化對膜表的膜片、橡膠件、塑料件的影響，以及零部件幾何形變對計量性能產生的影響具有重大意義。近年頒布的膜式燃氣表國家標準和型式評價大綱，對高低溫極限溫度條件下相應的計量性能提出了要求。為研究和優化極限溫度狀態下的膜式燃氣表內部結構、材料及計量性能，公司發明了一種置入高低溫程控箱內、檢測極限溫度下的膜式燃氣表計量性能的試驗裝置。該裝置采用臨界流文丘里噴嘴作為主標準，羅茨流量計為參考標準。主標準由多個臨界流噴嘴組成，可并聯組合使用，噴嘴流出系數作相應的雷諾數修正。該裝置是基于等溫法測量原理，即將被測膜表及標準器同置于步入式高低溫箱內，兩者在相同氣體流動工況下進行檢測。設計依據流體力學質量守恒定律，相同工況的氣體流過被檢表與標準器，可真實復現膜表使用環境情況，主要優點是避免了氣體冷凝產生的檢測誤差，裝置擴展不確定度可達0.5%。

由于該裝置無法在國內進行計量溯源，如何判定該裝置測試極限誤差的準確性，一直困擾著公司。經過多方聯系，與當今氣流量最具權威的荷蘭計量院（NMi）進行-25℃~55℃極限溫度誤差的能力比對。通過一批千挑萬選、非常溫度的膜表作為比對對象，對所測試的極限溫度誤差進行比較，比對結果用比對判據En值進行評價。根據測試分析所得的En值最大為0.65，比對結果為非常滿意。

3

采用最新國際標準

EN1359《膜式燃氣表》是全球燃氣表制造業的先進標準，國標GB/T6968-2011等效采用該標準，目前實施為2006版，最新2014標準草案已由歐盟CEN/TC237氣表技術委員會于2015年3月25日在倫敦召開的WG8會議上批準，已于2016正式批準發布實施。金卡已在2015年獲悉該項標準草案，消化吸收各項最新的性能指標要求，并研制相應的測試裝置。例如研制出變流量測試膜式耐久性的測試設備，系國內第一臺測試設備，滿足歐盟最新標準要求的變流量周期循環測試要求。新增的各項參數，均已按照最新標準要求進行測試。

4

國際計量認證

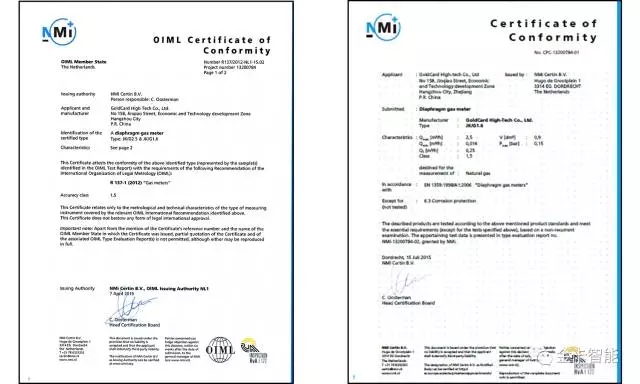

正是由于對最新標準技術要求的理解，加大各項測試設備的研制力度，加強各項性能指標測試，尤其是在-25℃~55℃溫度下的計量誤差，通過不斷改進零部件質量及安裝工藝，反復多次尋求最佳的參數組合，金卡于2015年順利獲得全球最權威氣體流量設備認定機構荷蘭計量院（MNi）頒布的國際認證，為中國首家獲得符合-25℃~55℃溫度要求的EN1359證書，全球第二家獲得OIML R137標準認定證書的燃氣表公司。標志著金卡產品的質量達到歐洲標準要求。磨刀不誤砍柴工，這些都是水到渠成，重視計量、計量創新的結果。我們并不滿足這些成績，對金卡的國際化而言僅僅是起點，前面的道路任重而道遠。

5

結束語

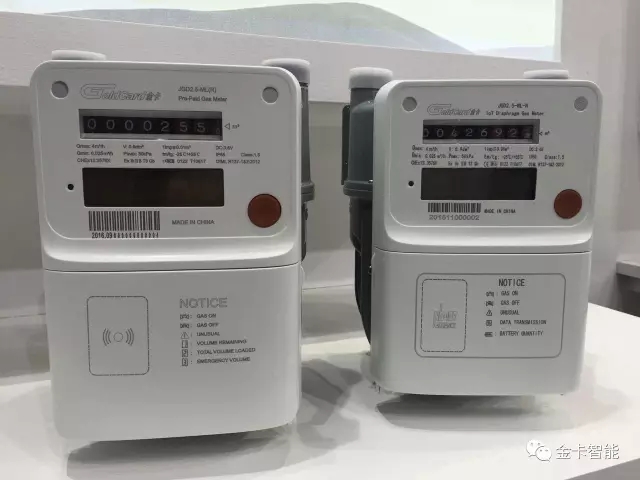

不確定度為0.07%的溫度變送器（帶傳感器）校準裝置已經通過技術機構考核，金卡始終堅持計量為基礎，并不斷實現技術創新。以ISO17025為標準建立檢測校準實驗室，有效地提升產品質量，產品正由國內走向國際。金卡于2016年11月15~17日在西班牙巴塞羅那參加第18屆歐洲能源表計展，引起全球燃氣行業轟動。

發布于2017.4《中國計量》

金卡智能集團股份有限公司 郭剛
